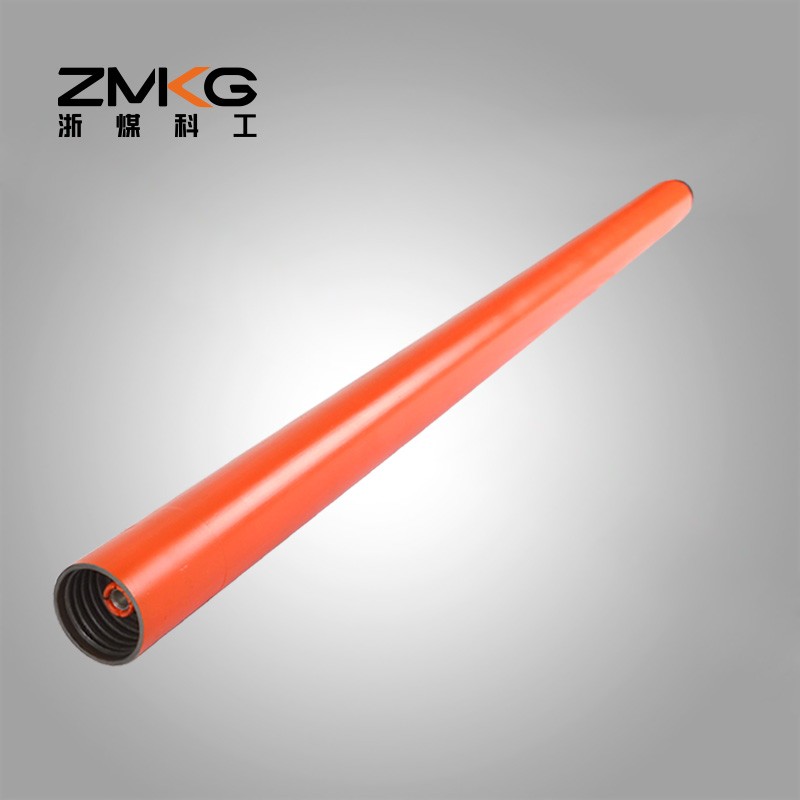

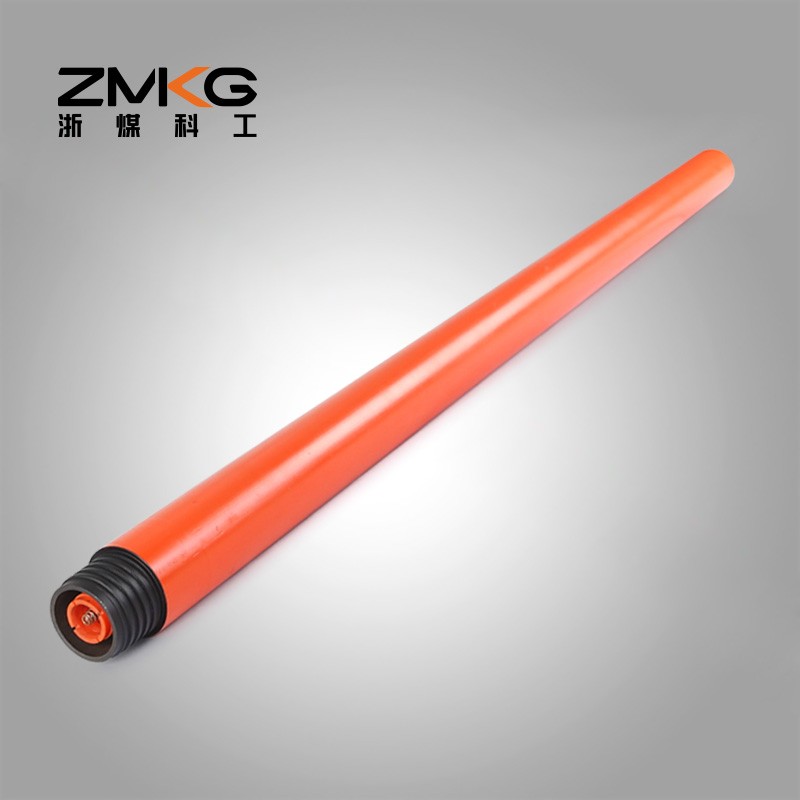

外平定向鉆桿
隨鉆測量鉆桿主要用在煤礦巷道內的定向水平鉆孔，與孔口顯示設備配合使用，實時顯示鉆進軌跡數據，操作者可根據顯示數據及時調整鉆孔軌跡方向，從而達到定向鉆進的目的。廣泛應用于地礦、煤炭、石油、水利等行業的定向鉆進控制。
產品說明
高韌性中心通纜鉆桿簡稱有線隨鉆測量鉆桿，主要配套采用螺桿鉆具進行定向鉆孔施工，除了具備傳遞鉆機施加給鉆頭的鉆壓、承受孔底螺桿鉆具的反扭矩、輸送沖洗液等壓力介質的功能外，還起到了傳輸孔底測量信號，確保孔底測量探管與孔口防爆計算機之間信號傳輸實時、高效、安全和穩定。同時，中心通纜鉆桿還可作為防爆計算機對測量探管供電的通道，實現孔底與孔口設備之間雙向通信。
產品特點

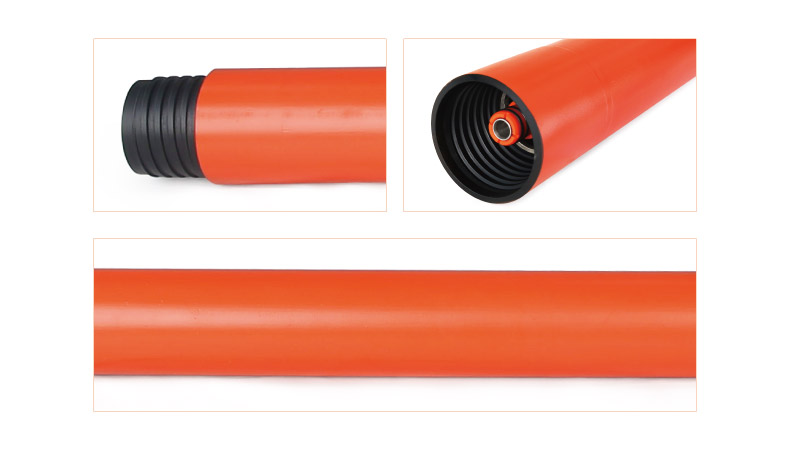

（1）公接頭、母接頭和桿體三個部分通過摩擦焊接而成；
（2）鉆桿密封性能好，在12Mpa壓力環境下信號傳輸穩定；
（3）采用寶鋼特制鋼材鉆桿整體性能好，具有高強度和高沖擊韌性；
（4）大螺距偏梯形螺紋設計傳動效率及牙根強度高。
適用范圍
主要用于煤礦井下定向長鉆孔、探放水鉆孔的施工，也可用于地面或坑道近水平定向工程孔的施工。
技術參數
規格 | 外徑 | 長度 （M） | 耐壓（Mpa） | 導體電阻（Ω） | 絕緣電阻（MΩ） | 材質 | 接頭工藝 | |
接頭 | 桿體 | |||||||
Φ70 | 70 | 70 | 1.5-3 | ≥12 | ＜0.5 | ≥10 | S135 | 摩擦焊 |
Φ73 | 75 | 73 | 1.5-3 | ≥12 | ＜0.5 | ≥10 | S135 | 摩擦焊 |
Φ89 | 91 | 89 | 1.5-3 | ≥12 | ＜0.5 | ≥10 | S135 | 摩擦焊 |
